数値計算は理工学で解析的に得られた数式を実務に活かすだけでなく、 数式の理解にも重要で、 計算するためのアルゴリズムを見出し、 プログラムを書き、 プログラムの実行結果が観測と一致したとき 始めてわかったという実感が得られます。
定常状態の渦電流問題では複素数のかなり複雑な計算が不可欠ですが、 Unixで生まれた K&R から ANSI の c89 までの c では
typedef struct { double re; double im; } complex;といった方法で、四則演算を含めた複素演算用関数を作ることになって、 複素数の発明以前に戻る読みにくいプログラムになりましたが、 c90では _Complex 型が追加され、 c++同様に読みやすいプログラムが書けるようになりました。
この解説では、c90 の実装が進んできた最近の c を使うことにして、 動作確認には FreeBSD-8.4 (gcc 4.2.1) と FreeBSD-10.3 (clang 3.4.1) の c を使うことにしました。 (注1)
ただ、前者の場合は csqrt() 以外の複素関数がありませんので、 必要な関数は自分で用意することにします。 (注2)
表皮効果を実感するのに最も適した計算は円柱導体の電流分布 (導体の渦電流問題 (1) - 表皮効果 の (12) 式)
i(r)/i0 = I0(k*r)/I0(k*a) ここに、 i(r) = 円柱導体の中心からの距離 r に於ける電流密度 (A/m^2) i0 = 円柱導体の表面電流密度 (A/m^2) r = 円柱導体の中心からの距離 (0 <= r <= a) a = 円柱導体の半径 (m) k = sqrt(ω*μ*ρ) ω = 2*π*f .. 角周波数 (rad/s) f = 周波数 (Hz) μ = 透磁率 (H/m) ρ = 導電率 (S/m) ρ = 導電率 (S/m) I0(x) = 0 階の第1種変形 Bessel 関数を計算してみることですが、 例えば、 直径 1 mm の銅線に 210 kHz の交流を流したときの導体内部の電流密度 i(r)/i0 を 導体中心から外周まで計算することにすれば、 次のようなプログラムが書けます。 出力されるデータは 外周の電流密度で規格化した導体密度を
周波数 絶対値 位相差になっていますから、 周波数に対する(導体内部の電流密度/導体外周の電流密度)の絶対値と位相差 をグラフ化するプログラム(注3)に入力すれば、 内部電流の大きさと位相差がよくわかりますので、 いろいろな周波数について計算してみると、 表皮効果がいかなるものかがよくわかります。
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <math.h>
#include <complex.h>
#include "Complex.h"
// current distribution of solid conductor
int main(argc, argv) char **argv;
{
double a, f, u, g, r, PI;
COMPLEX k, z;
PI = atan2(0.0, -1.0);
a = 5e-4; // radius of solid copper conductor
u = 4e-7 * PI; // permeability
g = 5.80e7; // conductivity
f = 2.1e5; // frequency
for (r = 0.0; r <= a * 1.001; r += a * 0.01) {
k = csqrt(I * 2.0 * PI * f * u * g);
z = I0(r * k) / I0(a * k);
printf("%g %g %g\n", r, cabs(z), carg(z));
// printf("%g %g %g %g\n", r, cabs(z), creal(z), cimag(z));
}
return 0;
}
このプログラムのコンパイルに必要な Complex.h と Complex.c は
後で述べる複素関数ライブラリですが、
csqrt() は c コンパイラにもともと含まれていた複素数の平方根を求める関数です。
これがない場合は Sqrt() に書き換えてください。
上記のプログラムファイルの名前を x.c とすれば、 コンパイルの仕方は次のとおりです。
cc -o x x.c Complex.c -lm

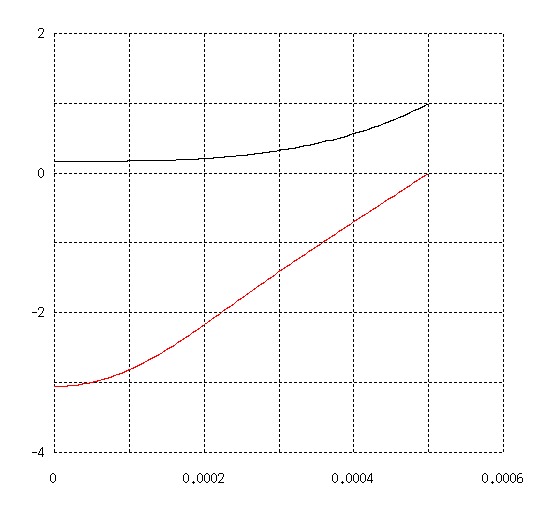

このプログラムの出力をグラフ化した例は次のとおりです。 X 軸が導体中心からの距離 (mm)、 黒線が電流分布の絶対値、 赤線が表面電流との位相差(ラジアン単位)ですが、 中心近くでは電流が表面とはほぼ逆方向に流れていることに注意してください。
電流の実部と虚部を見たいときは、コメント(//)行を使います。
1図 外径 1 mm 銅単線導体内部の電流分布 (周波数 210 kHz)
以下、導体の渦電流問題 (1) - 表皮効果 で解説した各種の表皮効果 Zac/Rdc と同軸ケーブル外部導体の伝達インピーダンス を計算するためのプログラム例です。
sold() - 単独単線導体の Zac/Rdc 周波数特性 - 1.2. (12) tube() - 単独円筒導体の Zac/Rdc 周波数特性 - 1.1. (11) bimetal() - 単独バイメタル導体の Zac/Rdc 周波数特性 - 1.4. (20) coax_outer() - 同軸ケーブル外部導体の Zac/Rdc 周波数特性 - 1.3 (20) Zt() - 同軸ケーブル外部導体の伝達インピーダンス(transfer impedance)周波数特性 - 1.3. (22)

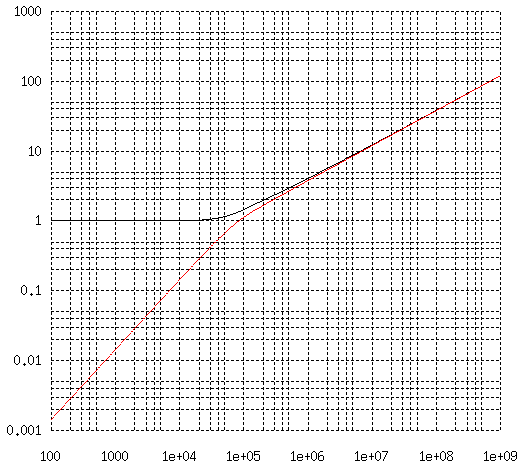

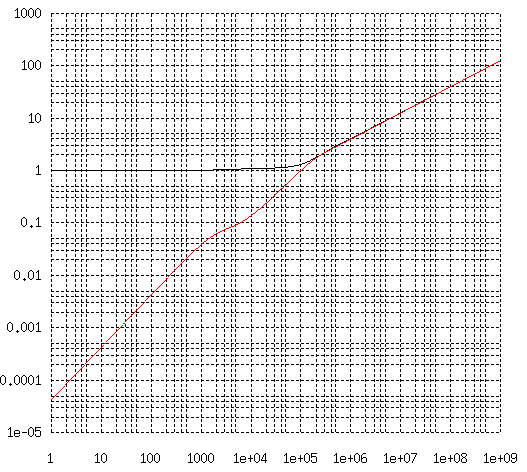

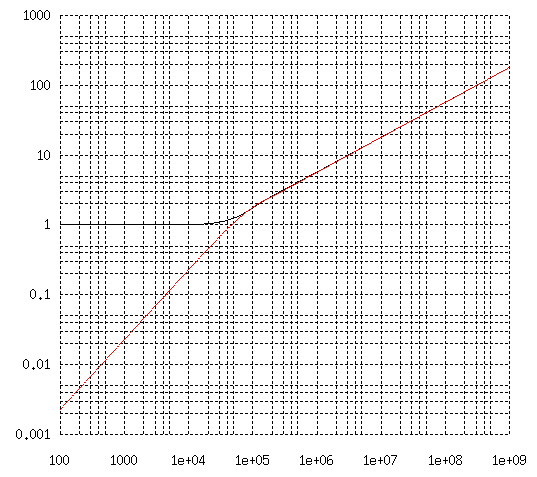

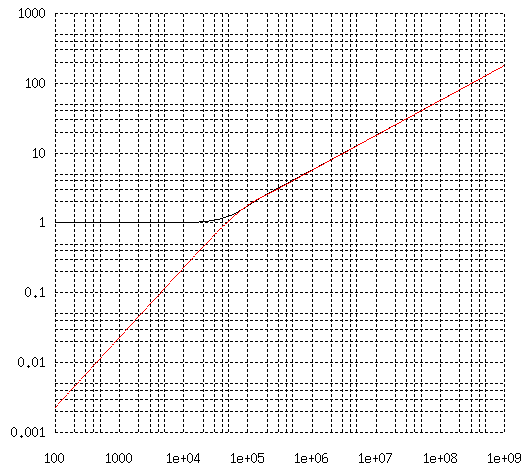

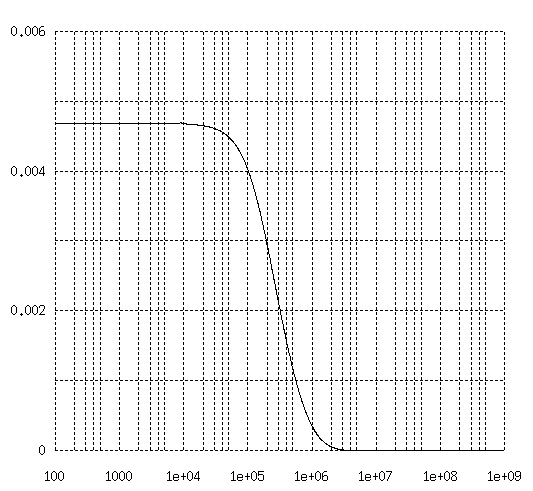

これらのプログラムの実行結果をグラフ化すると、下記のようになります。
同軸ケーブル外部導体の伝達インピーダンスの実部と虚部をみたいとか、 位相差も見たい場合は、 必要な printf() 文を活かしてください。
コンパイルには c90, c99, c11 の複素数が扱える c compiler が必要です。 FreeBSD-4.8 (gcc 4.2.1) と FreeBSD-10.3 (clang 3.4.1) で動作確認しましたが、 Mac OSX の Xcode や Linux でも使えると思います。
a.c 以外で link している -lamos (amos.a) は
http://www.intex.tokyo/unix/cbes/cbes.htmlで解説した複素 Bessel 関数ライブラリです。
このプログラムでは高精度の複素 Bessel 関数は必要ありませんので、 多公式近似と漸近展開の組み合わせで計算してもかまいませんが、 後に述べる近接効果や7芯導体の計算では精度の高い計算が必要になります。
なお、動作確認に使った FreeBSD-4.8 (gcc 4.2.1) では csqrt(), cabs(), carg() 以外の複素関数が用意されていませんが、 FreeBSD-10.3 (clang 3.4.1), MacOSX (clang-800.0.38) では、 cacos(), cacosh(), casin(), casinh(), catan(), catanh(), ccos(), ccosh(), cexp(), conj(), csin(), csinh(), ctan(), ctanh() など、一般的な関数は用意されています。
MacOSX の Xcode (clang-800.0.38) では日常必要になるほとんどの数学関数で
複素数をサポートしていました。
数値計算プログラムの開発過程では、
プログラムを書き換えてはグラフ化し、
それを見てプログラムを修正するという作業を何度も繰り返しますので、
Unixの場合は、
グラフ作成プログラムを数値計算プログラムにパイプライン(pipe line)
で接続できるように設計すると、
仕事が非常に速くなります。
N.1. 注1 - FreeBSD 以外の状況
N.2. 注2 - 複素数の Bessel 関数
c 言語の複素数の Bessel 関数ライブラリは少ないのですが、
netlib にある Fortran のライブラリ
http://netlib.org/amos/
を使うこともできます。
詳細は
複素変数Bessel関数の c 言語ライブラリを御覧ください。
$ 数値計算プログラム | グラフ化プログラム
という方法で使うわけです。例えば、
可視化ツール
では、グラフ化プログラムを自作せずに、
既存のプログラムを利用して、こういったツールを実現する一例を用意しました。
平林 浩一, 2016-09
